E1YU, Enya 3-fas underspänningsrelä

Enya 3-fas underspänningsrelä

Tele Haase

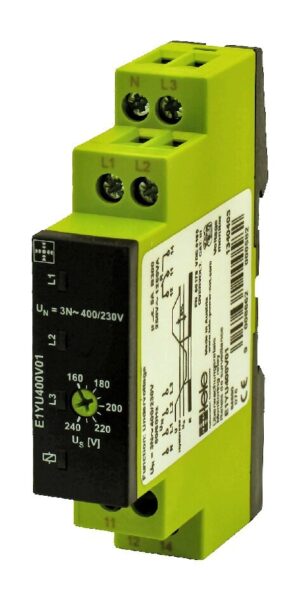

E1YU400V01, Undervoltage relay

57019_p_high.jpg 57019_s_high.jpg
  • Spänningsövervakning i 3-fas system
  • Underspänningsövervakning
  • Indikering av L1, L2, L3 genom 3 LED
  • Best.nr.: 57019
  • E-nr: E3888888
  • Benämning: 1340403
  • Varumärke: Tele Haase

3-fas underspännings övervakningsrelä med inställbart gränsvärde. Spänningen mäts mellan fas och noll. Funktion: När alla faser, L1-L2-L3 samt N, är anslutna och spänningen överstiger det ställabara undre gränsvärdet så drar reläet och den gula LED tänds. Om spänningen faller under gränsvärdet med mer än den fasta hysteresen på 5% så faller reläet.

Innehåller funktion likspänning-överspänning
Innehåller funktion likspänning-hysteres
Spänningsmätområde 1 253 – 161 V
Typ av spänningsmätområde AC
Spänningstyp för manöver AC
Reaktionsvärde spänning 161 – 161 V
Typ av elanslutning Skruvanslutning
Min. adjustable off-delay time 0.2 s
Max. permitted off-delay time 0.2 s
Bredd 17.5 mm
Höjd 87 mm
Djup 65 mm
Antal växlande kontakter 1
Nominell matningsspänning Us vid AC 50HZ 400 – 230 V
Nominell matningsspänning Us vid AC 60HZ 400 – 230 V
Med avtagbara klämmor
Enfasunderspänning möjlig 1
Trefasunderspänning möjlig 1
Enfasöverspänning möjlig
Trefasöverspänning möjlig
Enfas hysteres möjlig
Trefas hysteres möjlig
Innehåller funktion likspänning-underspänning
