G2UM300, 1-fas spänningsövervakning

Tele Haase

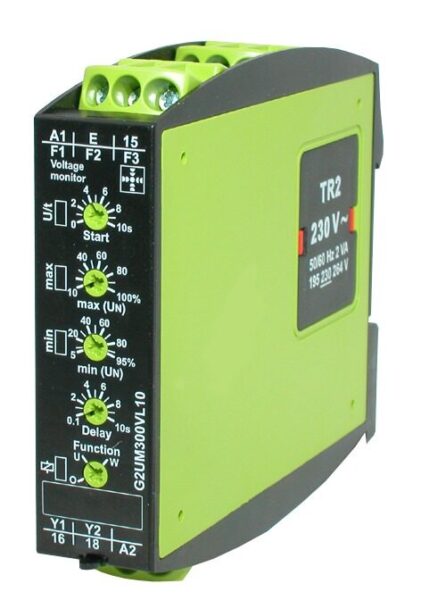

G2UM300VL10, Voltage monitoring relay

168111.tif 168110.tif 15655_M_high.jpg 15655_p_high.jpg 15655_s_high.jpg
  • 1-Fas spänningsövervakning upp till 300V
  • 16.6 till 400Hz
  • Manöverspääning genom plug in trafo
  • Best.nr.: 15655
  • E-nr: E3888874
  • Benämning: 2390300
  • Varumärke: Tele Haase

1-fas spänningsövervakning AC eller DC. Separat ställbara gränsvärden och valbar funktion. Reläet kan ställas in för Överspänning, underspänning eller fönsterfunktion

Typ av spänningsmätområde AC/DC
Antal växlande kontakter 1
Bredd 22.5 mm
Höjd 90 mm
Djup 108 mm
Enfasöverspänning möjlig 1
Innehåller funktion likspänning-överspänning 1
Spänningsmätområde 1 300 – 1.5 V
Typ av elanslutning Skruvanslutning
Nominell matningsspänning Us vid AC 50HZ 400 – 12 V
Nominell matningsspänning Us vid AC 60HZ 400 – 12 V
Spänningstyp för manöver AC
Reaktionsvärde spänning 12 – 12 V
Min. adjustable delay-on energization time s
Max. permitted delay-on energization time 10 s
Min. adjustable off-delay time 0.1 s
Max. permitted off-delay time 10 s
Med avtagbara klämmor
Enfasunderspänning möjlig 1
Trefasunderspänning möjlig
Trefasöverspänning möjlig
Enfas hysteres möjlig 1
Trefas hysteres möjlig
Innehåller funktion likspänning-underspänning 1
Innehåller funktion likspänning-hysteres 1
