E1PF, Enya Fasföljd/fasbrott för normkapsling

Enya Fasföljd/fasbrott för normkapsling

Tele Haase

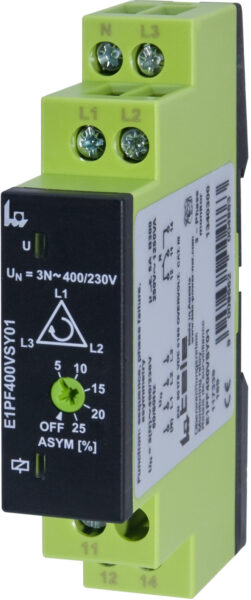

E1PF400VSY01, Monitoring relay

  • 3-Fas spänningsövervakning
  • Övervakning av fasföljd/fasbrott
  • Övervakning av asymmetri
Best.nr.: 57020 E-nr: E3888889 Benämning: 1340300A Varumärke: Tele Haase

3-fas övervakningsrelä med övervakning av fasfölj, fasbrott och asymmetri med justerbart gränsvärde för asymmetrifel. Anslutning av noll-ledare är valbart. Funktion: När alla tre faser är anslutna i rätt ordning och den uppmätna asymmetrin är mindre än det satta värdet växlar reläet till till-läge (ON) och den gula LED tänds. Om fasföljden ändras faller reläet.

Fasföljdsövervakning 1
Fasfelövervakning 1
Funktion underspänning detektering
Funktion överspänning detektering
Fasobalans övervakning 1
Spänningsmätområde 520 – 161 V
Antal växlande kontakter 1
Min. adjustable off-delay time 0.1 s
Max. permitted off-delay time 0.1 s
Nominell matningsspänning Us vid AC 50HZ 400 – 230 V
Nominell matningsspänning Us vid AC 60HZ 400 – 230 V
Bredd 17.5 mm
Höjd 87 mm
Djup 65 mm
Typ av elanslutning Skruvanslutning
Med avtagbara klämmor
Spänningstyp för manöver AC
Min. adjustable delay-on energization time 0.1 s
Max. permitted delay-on energization time 0.1 s
